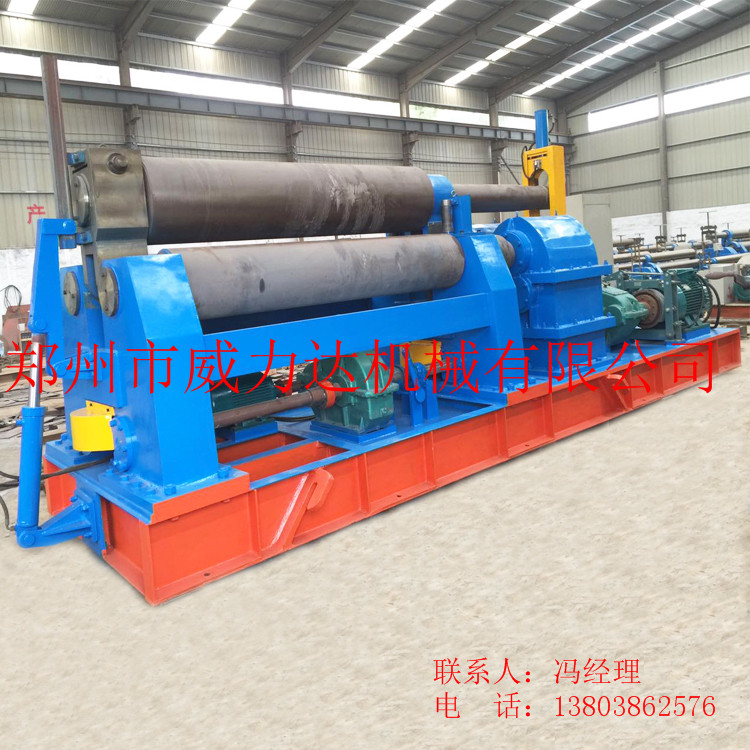

設備主體由主傳動部件、水平移動部件、上輥部件、托輥部件、翻倒部件、左右機架、底座及平衡裝置等組成。

1、卷板機主傳動系統

位于機器右方，由主電機、帶輪、減速機、輸出齒輪等組成。

系統可正反轉，提供工作動力，通過主減速機、輸出齒輪、下輥齒輪傳遞扭矩至下輥，使下輥轉動，依靠摩擦力帶動板材進給，完成卷制工作。

2、卷板機下輥及水平移動部件

下輥裝置由下輥、下輥軸承座、下輥軸套、下輥齒輪組成。

 下輥材質為優質碳素鋼，粗加工后調質處理，調質硬度HB230~290。

水平移動裝置由水平移動電機提供動力，通過蝸桿傳動機構、螺旋傳動機構帶動機架、上輥部件水平移動，實現工件的預彎。

3、上輥部件

由油缸、軸承座、軸承、上輥等組成。

上輥為鼓形以補償變形產生的部分撓度。

上輥用42CrMo制成，粗加工后調質處理，調質硬度HB230~290。

4、托輥部件

由托輥組合、斜楔機構、螺旋機構組成。

調節螺桿帶動對面安裝的兩組斜楔靠攏或分離，從而使托輥組合升高或降低。

托輥為45鋼制造，經調質處理。

5、翻倒裝置

由銷軸、滑枕、翻倒液壓缸、支座等組成。

翻倒液壓缸工作，帶動翻倒機架翻倒和復位，翻倒機架翻倒時，可以從翻倒端沿軸向取下工件。

6、機架

由機架、滑板和軸套組成。

機架體為焊接件，退火處理。用于安裝主液壓缸，并帶動上輥部件作水平移動。

7、底座

箱式焊接結構，退火、噴丸處理。用于安裝各部件。

8、平衡裝置

由橫梁、支板、拉桿等組成。

用于壓住上輥尾端，使上輥在翻倒機架翻倒后保持平衡，便于卸下工件。
